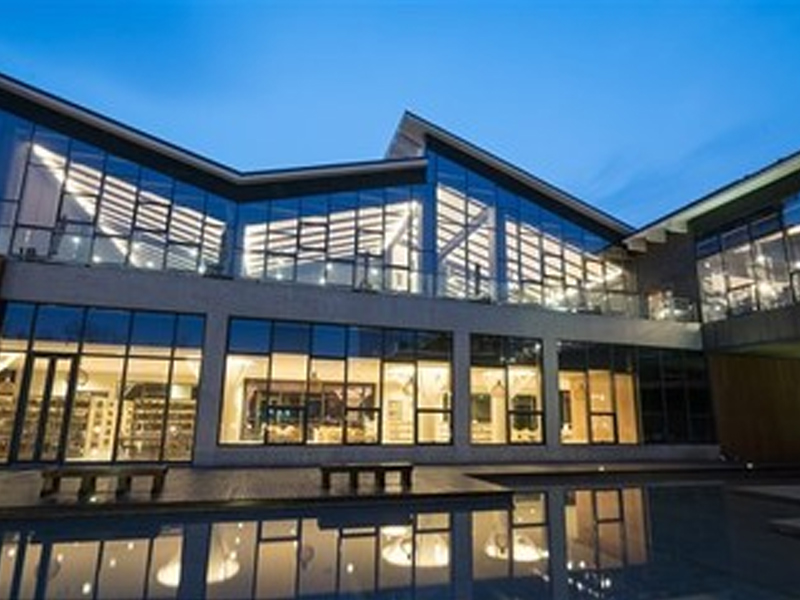

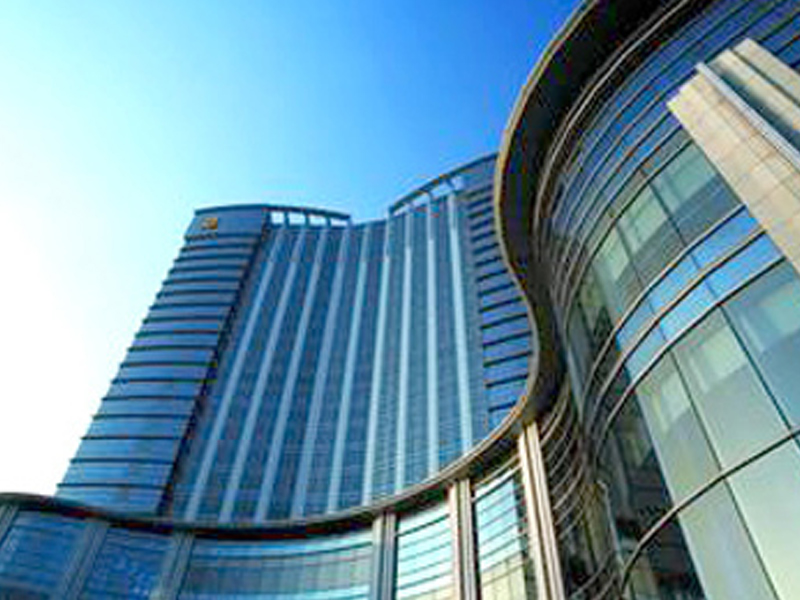

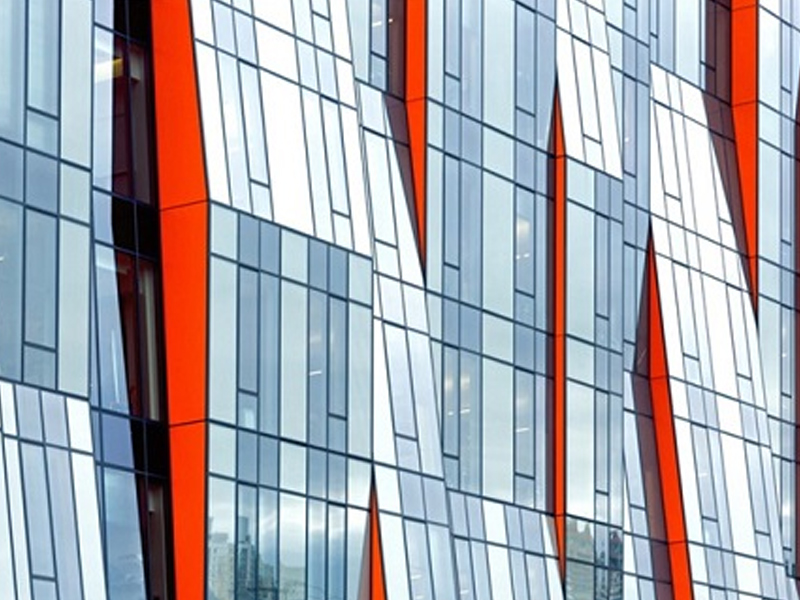

El muro cortina de vidrio apoyado por el Marco es un muro cortina de vidrio apoyado por un marco de metal alrededor del panel de vidrio, que incluye principalmente:

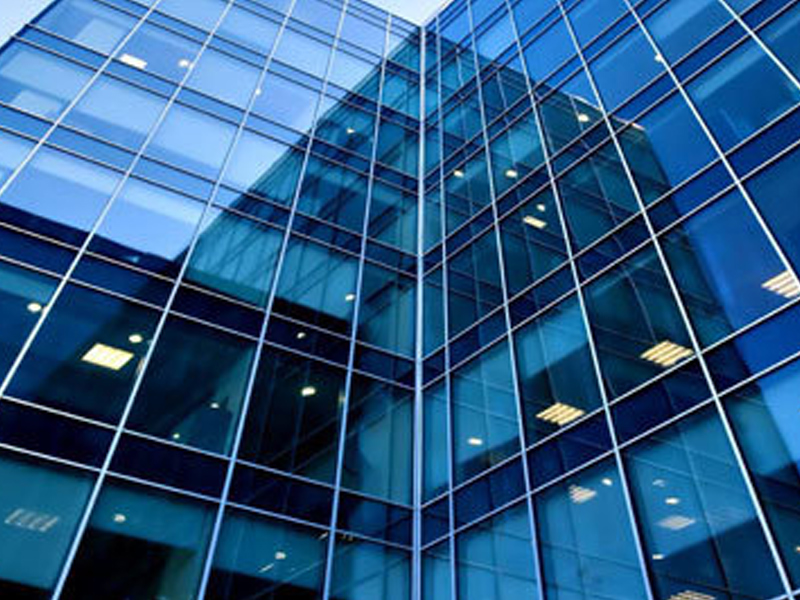

El muro cortina de vidrio enmarcado es un muro cortina de vidrio con miembros de marco de metal expuestos a la superficie exterior. Está enmarcado por perfiles de aleación de aluminio con secciones especiales, y los paneles de vidrio están completamente incrustados en las ranuras de los perfiles. Su característica es que el perfil de aleación de aluminio en sí tiene el doble papel de estructura de esqueleto y vidrio fijo.
El muro cortina de vidrio enmarcado es la forma más tradicional, el rendimiento más ampliamente utilizado y confiable. En comparación con el muro cortina de vidrio de Marco oculto, es más fácil cumplir con los requisitos de la tecnología de construcción.
El marco de metal del muro cortina de vidrio está oculto en la parte posterior del vidrio, y el marco de metal no se puede ver afuera. El muro cortina de vidrio del marco oculto se puede dividir en el muro cortina de vidrio del marco oculto completo y el muro cortina de vidrio del marco semi-oculto, el muro cortina de vidrio del marco semi-oculto puede ser horizontal brillante vertical oculta, también puede ser vertical brillante horizontal oculto. La estructura del Muro cortina de vidrio con marco oculto se caracteriza por: el vidrio está fuera del marco de aluminio y el vidrio está unido al marco de aluminio con sellador estructural de silicona. La carga del muro cortina es soportada principalmente por el sellador.
El muro cortina de vidrio es un muro cortina de vidrio compuesto por nervaduras de vidrio y paneles de vidrio.
1. El espesor del vidrio del panel de muro cortina de vidrio no debe ser inferior a 10mm; El espesor de la hoja de vidrio laminado no debe ser inferior a 8mm; el grosor de la sección de la nervadura del muro cortina de vidrio no debe ser inferior a 12mm, y la altura de la Sección no debe ser inferior a 100mm.
2. Cuando el muro cortina de vidrio excede 4m (espesor de vidrio 10, 12mm), 5m (espesor de vidrio 15mm), 6m (espesor de vidrio 19mm), el muro cortina de vidrio debe suspenderse en la estructura principal.
3. El componente principal del muro cortina de vidrio debe tener suficiente rigidez. Cuando las cerchas de acero o las vigas de acero se utilizan como componentes de la fuerza, la línea central debe ser consistente con la línea central del muro cortina, Y la línea central del agujero de tornillo ovalado debe ser consistente con la ubicación del perno de anclaje de la percha de muro cortina.
4. Se debe configurar una estructura de transferencia de fuerza horizontal rígida entre la abrazadera colgante del muro cortina de vidrio colgante y la estructura principal.
5. Después de la soldadura de todas las estructuras de acero, la aceptación de trabajos ocultos debe llevarse a cabo, y la pintura anti-óxido debe aplicarse después de la aceptación.
6. El tamaño del panel de vidrio del muro cortina de vidrio es generalmente grande, y las ventosas mecánicas deben usarse para la instalación.
7. El muro cortina de vidrio permite la inyección de sellador estructural de silicona en el sitio.
8. El panel de vidrio no debe estar en contacto directo con otros materiales rígidos. El espacio entre la superficie de la placa y la superficie de decoración o la superficie estructural no debe ser inferior a 8mm, y debe sellarse con sellador.
El muro cortina de vidrio apoyado por puntos es un muro cortina de vidrio compuesto por un panel de vidrio, un dispositivo de soporte de puntos y una estructura de soporte. Sus formas de estructura de soporte son soporte de nervadura de vidrio, soporte de tubería de acero o acero, soporte de armadura y estructura de soporte del sistema de cable de varilla de tensión.
El muro cortina de la unidad se refiere a la unidad básica de la estructura del muro cortina hecha de varios derechos de pared y marcos de soporte en la fábrica, y se instala directamente en la estructura principal del muro cortina del edificio. El muro cortina de la unidad se puede dividir en: muro cortina de la unidad y muro cortina de la semi-Unidad, también conocido como unidad sólida CMuro de Urtain, muro cortina de semi-unidad se puede dividir en: muro cortina combinado de unidad dividida vertical, muro cortina de unidad de pared de ventana.
El muro cortina es la pared exterior del edificio, que no es de carga, y se cuelga como una cortina, por lo que también se llama una pared colgante, que es una pared liviana comúnmente utilizada en edificios modernos de gran tamaño y gran altura con efectos decorativos.
1, el tipo y la estructura del muro cortina de acuerdo con el material se puede dividir en muro cortina de vidrio, muro cortina de aluminio, muro cortina de acero, etc., de acuerdo con el Marco se puede dividir en marco muro cortina y Marco menos muro cortina de vidrio.
2. Composición de muro cortina de vidrio. Se compone de tres partes: esqueleto, vidrio y accesorios.
(1) Esqueleto. Compuesto por columnas y rieles longitudinales, se utiliza para apoyar el vidrio, fijar el vidrio y conectarse a la estructura de la pared conectando piezas. Transmite el peso propio de las cargas de vidrio y viento y otras cargas a la estructura principal, de modo que el vidrio y la estructura de la pared estén conectados en su conjunto. (2) Vidrio. El vidrio es la tela del muro cortina, que no es solo el componente del recinto del edificio, sino también la superficie de decoración arquitectónica, sino también el papel de la ventana de vidrio.
3. accesorios (accesorios de conexión e instalación): Los accesorios principales de la pared de vidrio son pernos de expansión, clavos de aluminio, clavos de tiro, materiales de tira de sellado y conectores.
(1) Pago. Determine el eje del muro y mida el error como base para la posición correcta del esqueleto.
(2) Instalación esqueleto. La Secuencia de instalación del esqueleto es la siguiente: instale primero el esqueleto vertical (columna) y luego instale el esqueleto horizontal (transversal). Generalmente hay dos tipos de métodos de fijación para el esqueleto vertical y la pared. Una es hacer las partes incrustadas al verter la estructura principal y luego fijar el esqueleto después de que las partes de conexión se sueldan con las partes incrustadas. Otro método es perforar agujeros en la estructura principal, fijar el conector a la pared con pernos de expansión y luego conectar el esqueleto al conector. El primero está firmemente reforzado, pero la posición de las piezas incrustadas a menudo es incorrecta con la instalación. La última posición de instalación es precisa, pero la perforación es laboriosa y la firmeza no es tan buena como la incrustación. La Instalación del esqueleto debe ser horizontal y vertical para crear las condiciones para la instalación de vidrio. La Instalación del esqueleto debe realizarse un tratamiento anticorrosión, el esqueleto de acero ligero debe cubrirse con pintura anticorrosión antioxidante. El esqueleto de aleación de aluminio debe prestar atención a la protección de su película de óxido, especialmente el contacto con el hormigón debe estar en la película de óxido con tratamiento anticorrosión para evitar la corrosión del aluminio por hormigón alcalino.
(3) Instalación de vidrio. La instalación de vidrio está directamente relacionada con la estructura del esqueleto. Generalmente existen los siguientes métodos.
① El vidrio se coloca en el marco de aleación de aluminio y el marco de aleación de aluminio está conectado con el esqueleto del muro cortina. Este método es adecuado para el esqueleto de acero ligero de Marco grande.
② Fije el esqueleto de aleación de aluminio, y luego instale el vidrio directamente en el esqueleto, y Cifre el sello, como si instalara el vidrio de la puerta y la ventana.
③ En el sistema de estructura de marco no visible, el esqueleto no necesita cerrar el Marco, Y el vidrio se pega directamente en el esqueleto con materiales de unión de alta resistencia para formar un muro cortina de vidrio sin marco (o muro cortina de vidrio con marco oculto).
