¿Si no necesita refrigeración por aire acondicionado en verano, no necesita calefacción en invierno, cálido en invierno y fresco en verano, pero también protección ambiental baja en carbono? ¿En qué piensa usted?

Sí, la Sala pasiva. Vamos a echarle un vistazo.

Las casas pasivas también se denominan casas pasivas o casas pasivas de ahorro de energía. Es un nuevo edificio de ahorro de energía, no es un suministro activo de energía para satisfacer las necesidades de refrigeración y calefacción de la casa, en resumen, es un edificio habitable altamente eficiente y cómodo de la energía.

Historia de la casa pasiva: La CASA DE Hamburgo

El concepto de "casa pasiva" comenzó en 1996, la primera "casa pasiva" se construyó en 1999, cada uno de 90 metros cuadrados de tres dormitorios, la estructura principal de madera. El costo de construcción de esta casa es solo 7% más alto que el promedio de la casa, pero el costo de operación es muy bajo, el uso de la calefacción solar, la fuente de alimentación puede ser autosuficiente, en 2004, una calefacción doméstica, agua, electricidad es de solo 114 euros.

Energon, el edificio de oficinas pasivas más grande del mundo, fue construido en Ulm, Alemania, en 2002. Según los requisitos publicados por la Agencia de Casa Pasiva de Darmstadt, el edificio debe cumplir con criterios específicos en términos de demanda térmica anual, carga de calor, densidad del aire y los requisitos energéticos básicos para que se les llame "casa pasiva" calificada.

La construcción de casas pasivas no está limitada por el tipo de edificio, incluidos edificios de oficinas, viviendas, edificios escolares, pabellones deportivos y edificios industriales. Por lo tanto, los edificios ordinarios se pueden reconstruir para cumplir con los requisitos estándar de "casa pasiva", que tiene una gran importancia práctica. Más de 6.000 casas pasivas están actualmente en uso en Alemania, Austria, Suiza e Italia. La "Casa de Hamburgo" es la primera "casa pasiva" certificada en China.

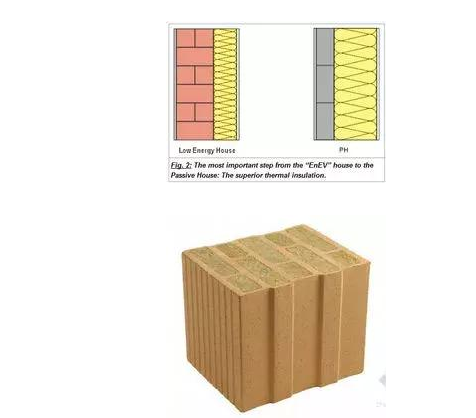

1. La capa de aislamiento de la estructura de protección externa es particularmente gruesa, la parte amarilla es la capa de aislamiento, el lado izquierdo es el espesor de la capa de aislamiento de la casa en general, Y el lado derecho es el espesor de la capa de aislamiento de la casa pasiva.

Muestra de ladrillo de arcilla con cavidad interna llena de material de aislamiento

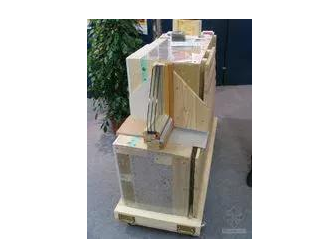

Diagrama de corte estereoscópico de estructura de pared y ventana de casa pasiva

2, súper ahorro de energía ventana "casa pasiva" requiere no solo para reducir la pérdida de calor, sino también para aumentar el aislamiento y la comodidad. Incluso en un clima frío y helado, el vidrio lateral interior puede superar los 17 ° C.

Indicadores de Windows de la casa pasiva:

A, valor Uw ≤ 0,8 W/(m² K)

B, Ug-1.6W /(m² K) · g < 0, G el valor es generalmente alrededor de 0,5.

Si se cumple esta condición, muestra que la energía solar térmica obtenida por las ventanas pasivas en invierno es mayor que la energía perdida debido a la conducción.

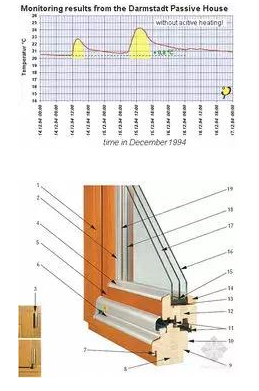

Diagrama de corte tridimensional de la ventana de aislamiento de vidrio de tres capas

3. algunas partes de la envoltura del edificio sin áreas de la forma del puente térmico con flujo de calor relativamente denso y baja temperatura superficial interna bajo la acción de las diferencias de temperatura interiores y exteriores. Estas partes se convierten en puentes con más transferencia de calor, por lo que se denominan puentes térmicos y, a veces, pueden llamarse puentes fríos.

El llamado efecto puente térmico, es decir, el efecto físico de la conducción de calor, porque hay vigas de anillo de hormigón y columnas estructurales en el piso y la esquina, y los materiales de hormigón tienen una mejor conductividad térmica que los materiales de pared (la conductividad térmica de los materiales de hormigón es de 2 a 4 veces mayor que la de los ladrillos ordinarios), Y debido a la mala ventilación interior, la diferencia de temperatura entre el interior y el exterior es grande a finales de otoño y principios de invierno, y aire frío y caliente frequContacto ententemente. La conductividad térmica de la capa de aislamiento de la pared no es uniforme, lo que resulta en un efecto de puente térmico, lo que resulta en Rocío, moho e incluso goteando en la pared interior de la casa.

La estructura del edificio libre de puente térmico de la casa pasiva puede evitar la ocurrencia del fenómeno anterior.

4, buen sellado en la detección de presión positiva y negativa, hay requisitos estrictos para la pérdida de gas. Porque si el sello no es bueno, se producirá una convección de gas caliente y frío, lo que provocará una pérdida de calor.

5, el sistema de ventilación activa (aire contracorriente/aire de intercambio de calor) proporciona aire de alta calidad, mientras se usa al menos 75% del calor residual del gas de escape para calentar el aire fresco bombeado, en este momento el gas de escape y el aire fresco no se mezclan. Debido a que la casa pasiva está muy bien sellada, el cambio de aire se puede optimizar y se controla estrictamente a 0,4/h (tasa de cambio de aire por hora).

El aire frío fresco al aire libre, a través de la línea de tubería verde, primero ingresa a los componentes de control del núcleo del sistema de ventilación de recuperación de energía interior. El gas de escape interior que contiene una cierta cantidad de calor, a través de la línea de tubería amarilla, también se reúne en los componentes de control del núcleo del sistema de ventilación de recuperación de energía interior. El sistema de ventilación de recuperación de energía atrapa la mayor parte del calor en el gas de escape y calienta el aire fresco que entra en la habitación. El aire fresco precalentado se envía a cada habitación a través de líneas de tubo azules. Después de la recuperación de calor, el gas de escape se descarga al exterior a través de la tubería.

Sistema de ventilación de recuperación de energía interior, sistema de agua caliente solar + sistema de agua caliente de la caldera + sistema de calefacción de suelo + radiador + agua caliente doméstica-sistema de almacenamiento de intercambio de agua caliente, diagrama esquemático

En el futuro, la industria de la construcción definitivamente se desarrollará en la dirección de la protección del medio ambiente, el ahorro de energía y la alta calidad. Como una especie de alta eficiencia energética, alta comodidad y forma de construcción de alta calidad, la casa pasiva definitivamente ocupará un lugar en el futuro.
